　　最近項目在做弱電機房的防雷接地工程，整理了一些防雷接地知識分享給大家。

　　防雷接地分為兩個概念，一是防雷，防止因雷擊而造成損害；二是接地，保證用電設備的正常工作和人身安全而采取的一種用電措施。接地裝置是接地體和接地線的總稱，其作用是將閃電電流導入地下，防雷系統的保護在很大程度上與此有關。接地工程本身的特點就決定了周圍環境對工程效果的影響，脫離了工程所在地的具體情況來設計接地工程是不可行的。實踐要求要有系統的接地理論來對工程實際進行指導。而設計的優劣取決于對當?shù)赝寥拉h(huán)境的諸多因數的綜合考慮。土壤電阻率、土層結構、含水情況以及可施工面積等因數決定了接地網形狀、大小、工藝材料的選擇。因此在對人工接地體進行設計時，應根據地網所在地的土壤電阻率、土層分布等地質情況，盡量進行準確設計。接地體：又稱接地極，是與土壤直接接觸的金屬導體或?qū)w群。分為人工接地體與自然接體。 接地體做為與大地土壤密切接觸并提供與大地之間電氣連接的導體，安全散流雷能量使其泄入大地。

　　通信線路和通信機械接地，是為防雷、防強電、防電磁感應，防電腐蝕，防通信干擾，以及作為通信正常工作和保護人身安全而設。

　　通信機房的各種接地系統(包括聯合接地，保護接地、防雷接地，以及各種自然接地體等)有兩種設置方式(即分設方式與合設方式)，但每處只允許一種設置方式。

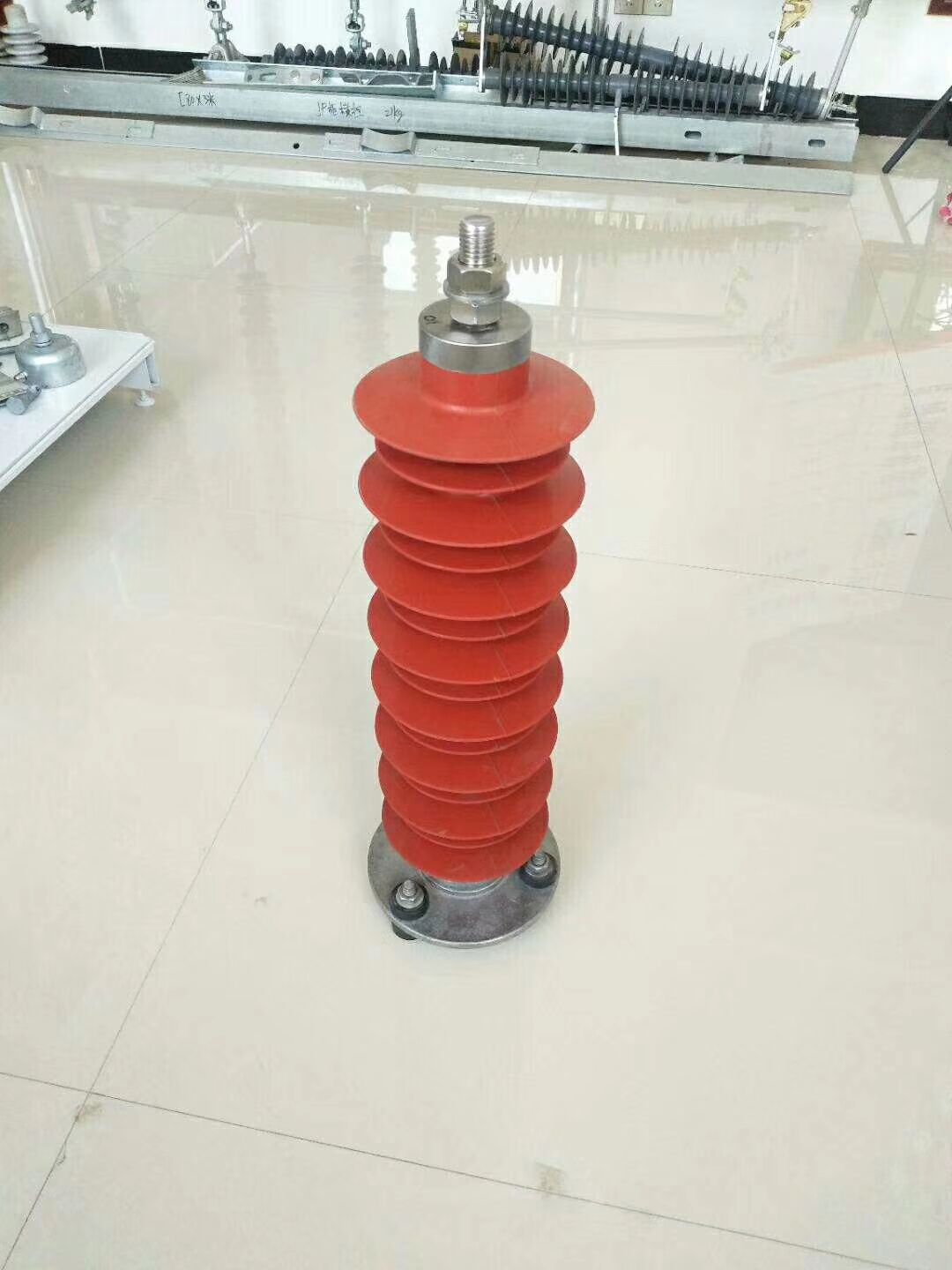

　　引入電源室的交流電源線，在室外應裝置相應的低壓避雷器及防護橫向電壓的設備。

　　接地體(包括防雷、交流零線的重復接地，保護接地、聯合接地、電纜金屬外護套，以及各種自然接地體等)，地下引接線及地上裸導體的連接等，應采取以下減少電化學腐蝕的措施：

　　①接地體(包括地下的引接線)應采用鍍鋅鋼材、鑄鋼材、銅材或石墨電極;

　?、跍p少聯合接地系統的直流工作電流;

　?、郾Ｗo接地系統應沒有直流或交流電流;

　?、芤腚娎|應采用有絕緣外護套的電纜或?qū)㈦娎|金屬外護套與室內接地系統加絕緣措施;

　　⑤兩種不同的金屬線(或金屬排)連接時，應盡量采用熔接，保證無假焊、虛焊，當采用緊固件連接時，其連接處應鍍錫。

　　接地體的引線不允許采用鋼管保護，應采取絕緣措施。、

　　采用分設接地方式時應作到：

　　①各種地下接地體、地下裸引線之間的距離應>20m，接地裝置埋設地點應設地線樁。

　?、谠陔娫词覂?nèi)應分別裝設保護接地排和聯合接地排。③接地系統的室外引接導線與房屋避雷泄流線的空間距離：當房屋高度在30m及以下時，一般應>2m。

　　聯合接地系統應按機械室分類接入聯合接地排，連接處所如下：

　?、俑鞣N直流電源母線需接地的一極;

　?、谝爰埽囼灱?，引入試驗架，測量臺、試驗臺的測試用地，以及測試儀表的接地;

　?、鄹鳈C械室不接入交流電源的金屬機架(電源室的直流配電屏機架不應接地);

　?、茈妶髾C械和自動電話中繼器的工作接地;

　　⑤引入電纜的絕緣金屬護套，配線電纜的金屬屏蔽層;

　　⑥各通信機械室的保安避雷器(包括放電間隙，避雷器等);

　?、呷菀桩a(chǎn)生噪聲干擾的盤架單獨接地。

　　保護接地系統按設備分別接入保護接地排，連接處所如下：

　?、俳涣髋潆姳P、整流器、其他交流電源設備以及接入交流電源的機架、機殼;

　?、诮涣麟娫淳€的金屬外皮;

　　③交流三相四線制配電系統的中性線重復接地。不準用交流三相四線制的中性線代替保護接地。

　　采用合設接地系統時應作到下列要求：

　?、俾?lián)合接地體、保護接地體、房屋防雷接地體、地下電纜金屬外護套、混凝土電極以及金屬水管等應接成一個接地系統，并采取熔焊和防腐蝕措施;

　?、谒型ㄐ啪€路均應采用地下電纜引入方式，并應裝設避雷設備;

　?、鄄坏美檬覂?nèi)通信設備的金屬部分構成雷電流的泄流通路。

　　通信機房內設備至回流排的連接導線。

　　銅芯不應<35mm2(總配線架至接地排);銅芯不應<16mm2(要求接地電阻<10歐時通信設備用);銅芯不應<10mm2(要求接地電阻≥10Ω的通信設備用);鋁芯不應<25mm2(工頻交流設備用)。

　　雷電進入通信機房有三種方式：

　　第一種是直擊雷直接擊中金屬導線，讓高壓雷電以波的形式沿著導線兩邊傳播而引入室內;

　　第二種是來自感應雷的高電壓脈沖，即由于雷雨云對大地放電;

　　第三種是雷雨云之間迅速放電形成的靜電感應和電磁感應，這種反擊會沿著電力系統的零線，保護接地線和各種形式的接地線，以波的形式傳入室內。

　　大樓通過建筑物主鋼筋，上端與接閃器，下端與地網連接，中間與各層均壓網或環形均壓帶連接，對進入建筑物的各種金屬管線實施均壓等電位連接，具有特殊要求的各種不同地線進行等電位處理。

　　對通信網絡系統在建筑物樓內的布線和接地方式要求：通信電纜以及地線的布放應盡量集中在建筑物的中部。通信電纜線槽以及地線線槽的布放應盡量避免緊靠建筑物立柱或橫梁，并與之保持較長的距離，通信電纜線槽以及地線線槽的設計應盡可能位于距離建筑物立柱或橫梁較遠的位置。

　　根據雷電保護區的劃分要求，建筑物大樓外部是直接雷擊區域;建筑物內部及計算機房所處的位置為非暴露區，越往內部，危險程度越低。雷電過電壓對內部電子設備的損害主要是沿線路引入。保護區的界面由外部的防雷系統、建筑物的鋼筋混凝土及金屬外殼等構成的屏蔽層形成。電氣通道以及金屬管等金屬構件，穿過各級雷電保護區時必須在每一穿過點做等電位連接。

　　進入建筑物大樓的電源線和通訊線應在LPZ0與LPZ1、 LPZ1與LPZ2區交界處、以及終端設備的前端，根據IEC1312——雷電電磁脈沖防護標準，安裝上電源類SPD，以及通訊網絡類SPD(瞬態過電壓保護器)。SPD是用以防護電子設備因受雷電閃擊及其他干擾造成傳導電涌過電壓危害的有效手段。

　　通信機房接地電阻標準，共用一組接地裝置，接地電阻值應≤1Ω。

　　安全保護接地、直流工作接地、防雷接地分設時，接地電阻值應符合以下規定：

　?、侔踩Ｗo接地，接地電阻不應>10Ω;

　?、谥绷鞴ぷ鹘拥?，接地電阻不應>4Ω;

　　③防雷接地，接地電阻不應>10Ω。

　　采用角鋼50×50×5mm，長1.5m～2.5m;角鋼與角鋼的連接用扁鋼，間隔≥4～5m，角鋼≥40×4mm;引線采用50mm2多股銅芯絕緣線或按設計規定;引線與扁鋼連接采用焊接，焊接點需進行防腐處理;接地體離通信機房的距離為15m～50m;接地體埋深1m;在腐蝕地帶接地極需有防腐措施。

　　通信機房應按均壓、等電位的原理，將工作地、保護地和防雷地組成一個聯合接地網。
